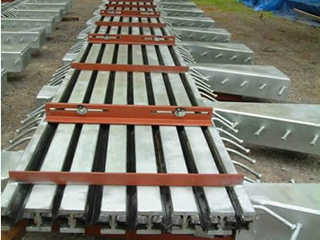

模数式桥梁伸缩缝它是采用热轧整体成型的异型钢材为主沿梁的伸缩装置。它

是由（由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝，适用于伸缩量80mm

-1200mm的大跨度桥梁。根据形状习惯称为GQF-MZL型伸缩缝或SQF型、SSF型伸缩

缝。

         模数式桥梁伸缩缝的锚固钢筋问题对于在预制梁(板)的端部和背墙内预埋伸缩缝锚

固钢筋是在两种不同情况下进行的。一般设计给定的都是对称于桥宽中心、在梁(板)端

部设置预埋钢筋，则钢筋在每片梁(板)内的预埋位置都会不一样，给施工增加了难度，

因此锚固钢筋应以对称于每片梁(板)的中心进行设置，这点在设计中要充分考虑。在桥

梁的施工中要保证锚固钢筋的作用。仅在浇筑8～10cm厚的桥面板混凝土时进行设置

是不可取的，这实际上没有让伸缩缝的定位角钢牢固地与梁(板)和背墙混凝土联结成整

体，形成不稳定隐患，需加强伸缩缝的养护工作。

         在模数式桥梁伸缩缝在施工前对所用材料进行检查：

         a、公路桥梁伸缩缝所使用钢筋、橡胶应符合TRANBBS设计文件和TRANBBS技

术规范的要求。

        b、砼：伸缩缝的浇注均采用C50水泥砼。控制其坍落度满足混凝土罐车运输的最

小要求，并应适当掺入外加剂，减小水灰比，减少混凝土收缩。

        模数式桥梁伸缩缝安装方法如下：

       1.施工单位在公路桥梁上安装模数式桥梁伸缩缝，一旦发生碰撞变形，很难修复为

合格产品，所以在安装的全过程中，一定要采取措施保护，严禁任何车辆通过。

        2.如果现场出现伸缩缝的伸缩量不易调整，所以对成品检查一定要认真、仔细。不

合格不可运至现场。

        3.要与设计图和现场核对位置、尺寸无误后，再将模数式桥梁伸缩缝在安装前稳放

入预留槽。

        4.要将桥上各接缝处缝隙一定要用聚苯乙烯泡沫板塞严，防止浇注保护带混凝土时

灌入，使缝失效。同时，也不可将装置内灌进混凝土，以免更换V形象胶带时受阻。

        5.在安装完公路桥梁伸缩缝后要将保护带混凝土浇筑后，前7-8日一定要及时洒水

养护，以利强度增长和防止裂缝出现。
